Josefe, co to bude?

Stando, vstupní jednotka VKV FM. ( 87- 104 MHz )
Zatím jen kus plechu na krabičku. Teď musím někde sehnat ohýbačku.
V nejhorším navštívím svůj mateřský podnik.
______________________________________________________
Kdopak to jen vyslovil, že "Kdo chvíli stál, ten stojí opodál"?
To je v současnosti můj případ.
Pomalu celý svůj produktivní život se bavím stavbou těchto přijímačů, včetně vstupních dílů, mezifrekvencí a dekodérů. Ovšem až na poslední dobu, kdy jsem minimálně na deset let tuto činnost přerušil. A výsledek?

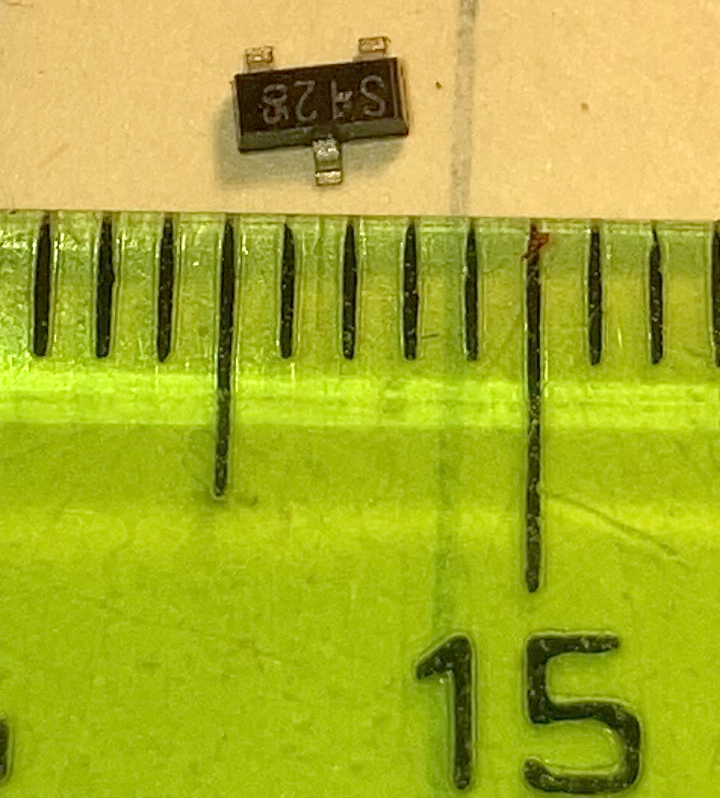

Takto to dopadne, když si někdo objedná dvojice varikapů a nepodívá se v jakém jsou pouzdře. Ty blechy se ani nebudu pokoušet do tišťáku zapájet. Ještě že to už stojí jen pár korun.

[Luisifer]

Natoč to kamerou a máš to hned

Na každé pozici deset až dvacet snímků, pak pootočení a znova

[**lasta]

Pokud vím, tak s fotoaparáty v 360 stupňovém kruhu točili scény , třeba vyhýbání se kulkám ve filmu Matrix.

[Stanley 900]

Josefe, to znám, dvoje brýle na sobě a navíc oteklé a neohybné prsty... ani šroubovákem nejde otočit.
Vyrábíš pořád další pro někoho a nebo pro sebe a kde jsou ty dřívější?
Ohýbání plechových krabiček, to mě bavilo.
Uvažoval jsem nedávno i o ohýbačce menší, jsou s nastavitelnou, dělenou horní lištou.

Luis, kamerou bys to měl rovnou bez skládačky. Nasvítit, zaclonit, časosběr podle počtu snímků na otáčku a potom z toho animaci.

[Luisifer]

Animace v 6k na F4 max, se stackem na každý výsledný frame.

[Stanley 900]

A výsledek bude kde prezentovaný?

[Luisifer]

Prozatím v 1600 x 1067 stejně jako právě ten už odkázaný μGUN
ale nerad mám zdroje, ktery by pro případ "časem" nebyly připraveny jít dál než aktuální prezentace

[josef38]

Vyrábíš pořád další pro někoho a nebo pro sebe a kde jsou ty dřívější?

Ty nejsou, ty byly.
Je to vášeň, která s užíváním nemá zas tak moc společného.
Je to asi jako výroba dřevěných velkoformátů. Proč ho vyrábět, když si ho mohu koupit.
Jednoho to prostě baví, v tom to je. Ne každý to ale pochopí.

[Stanley 900]

No já to chápu... jak říkal Karel Gott tomu, co po něm chtěl podpis, co jsem natáčel na akci.
Asi jako jsem vyráběl kytary, dřevo a nerez... nač kupovat, když s tou dělanou to bylo přes mikrofonní vstup
magneťáku to samé.
A výhoda, pražce z nerezu se neodrbaly, jako ty mosazné poniklované
Nebo TV antény na Rakousko, plná kolna jich je třímetrových.

[Luisifer]

Nezbývá než repete, pražce z titanu. Vydrží víc jak z nerezu a jsou příjemnější na omak.

[josef38]

No já to chápu... jak říkal Karel Gott tomu, co po něm chtěl podpis, co jsem natáčel na akci.
Asi jako jsem vyráběl kytary, dřevo a nerez... nač kupovat, když s tou dělanou to bylo přes mikrofonní vstup
magneťáku to samé.
A výhoda, pražce z nerezu se neodrbaly, jako ty mosazné poniklované
Nebo TV antény na Rakousko, plná kolna jich je třímetrových.

Dík Stando!
Jeden si vždy myslí, že postaví něco lepšího, než se nechá koupit. Zpravidla to je blbost, ale ta výzva je lákavá.
U těch přijímačů jde také o vzhled, ale v prvé řadě je to honba za citlivosti přijímače, která by ale neměla jít na úkor selektivity a kvality výstupního signálu, s čímž souvisí i přeslechy kanálů u stereopříjmu. I když u mě bych tu poslední podmínku, vzhledem k mému porušení sluchu levého ucha, mohl klidně oželet.
Já si můžu dovolit trochu více, než výrobce, který je limitován snadnou výrobou a tím i cenou.
Takovým mým vzorem špičkového přijímače byl a stále ještě je už stařičký REVOX A76. Ten i v současnosti strčí svými parametry mnoho nových výrobků do kapsy. Tam se opravdu na ničem nešetřilo a jeho cena tomu také odpovídala.

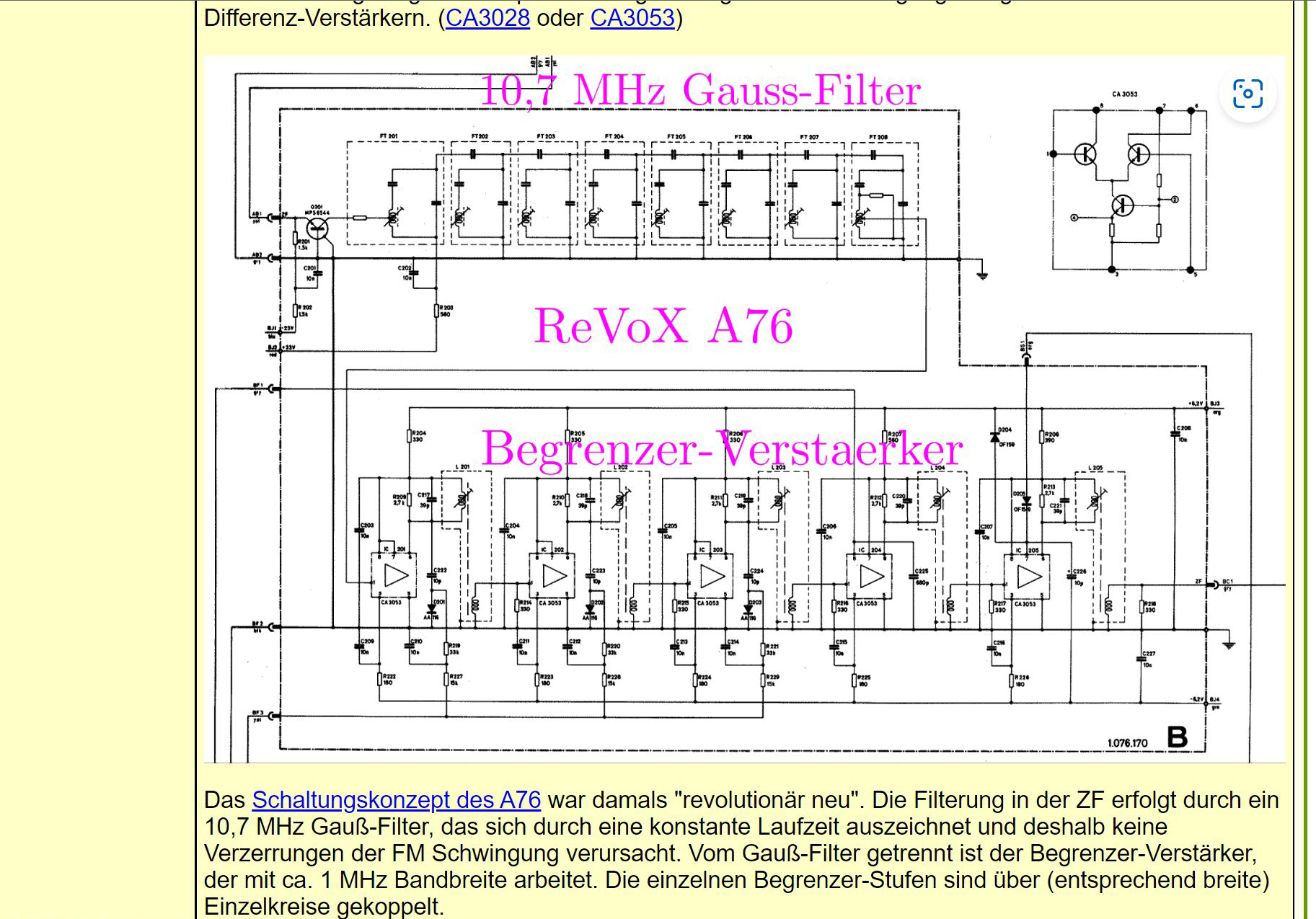

Jen na ukázku schema mezifrekvece s filtrem soustředěné selektivity a omezujícím zesilovačem.
( Nějak moc podezřele se koncepce mého přijímače tomuto podobá. )

[Hejhulák]

Ahoj Josefe,
chválím Tvoji činnost elektronickou!

Neměj strach z malých součástek, to je dnes trend doby .

SMD pouzdro SOT23 není ještě nic extra malého, to bys měl dát! Až budeš doma pájet, jako já, součástky 0201 (0,5mm x 0,25mm), tak se ozvi, poradím Ti ... Do 0805 (2mm x 1,25mm), včetně, pájím bez brýlí, menší nebo vícevývodové potvorstva (QFN apod) potom už pod mikroskopem.
Před dvěma lety jsem transvertor pro 122GHz pájel ještě bez mikroskopu, skoro všechno 0603 (1,5 x 0,75mm), nějaké to QFN-ko apod. Jde to, ale musíš být v dané chvíli naprosto klidný, jinak neuděláš ani drc...
Mikroskop mám přímo určený na pájení elektroniky, tzn. má pracovní výšku pod objektivem cca 20cm, takže místa dost, zvětšení 10x je tak akorát. Jen je občas velkým překvapením, jaký tlustý kopáč je hrot 0,4mm !
Jinak k té selektivitě apod. - průmyslově vyráběná rádia bývají na pohled hezčí, než amatérská konstrukce, z pohledu technického se ale doma fakt dá udělat kvalitativně lepší rádio. Ale nesmíš počítat hodiny a cenu použité techniky pro nastavení.
Na druhé straně se na tom spoustu naučíš a to je asi pro nás, bastlíře, to nejdůležitější na tom všem!

Milan

[josef38]

Ahoj Milane, děkuji za podpůrná slova ohledně pájení. S tím ztenčeným a prodlouženým hrotem do pájky pochopitelně počítám. Nemám co ztratit, kdyby se nepodařilo, mám ještě větší varikapy. Tyto už jsou ale párované, proto bych je rád použil.
Mám ale jiný problém. Revox A76 má v detektoru použity snad jako rezonátory.......STOP!

Napíšu Ti soukromou zprávu, aby jsme tady ostatní neotravovali.

[josef38]

Milane nevím proč, ale SZ se mi k Tobě nepodařila poslat. Nevím, jestli ještě tady SZ fungují?

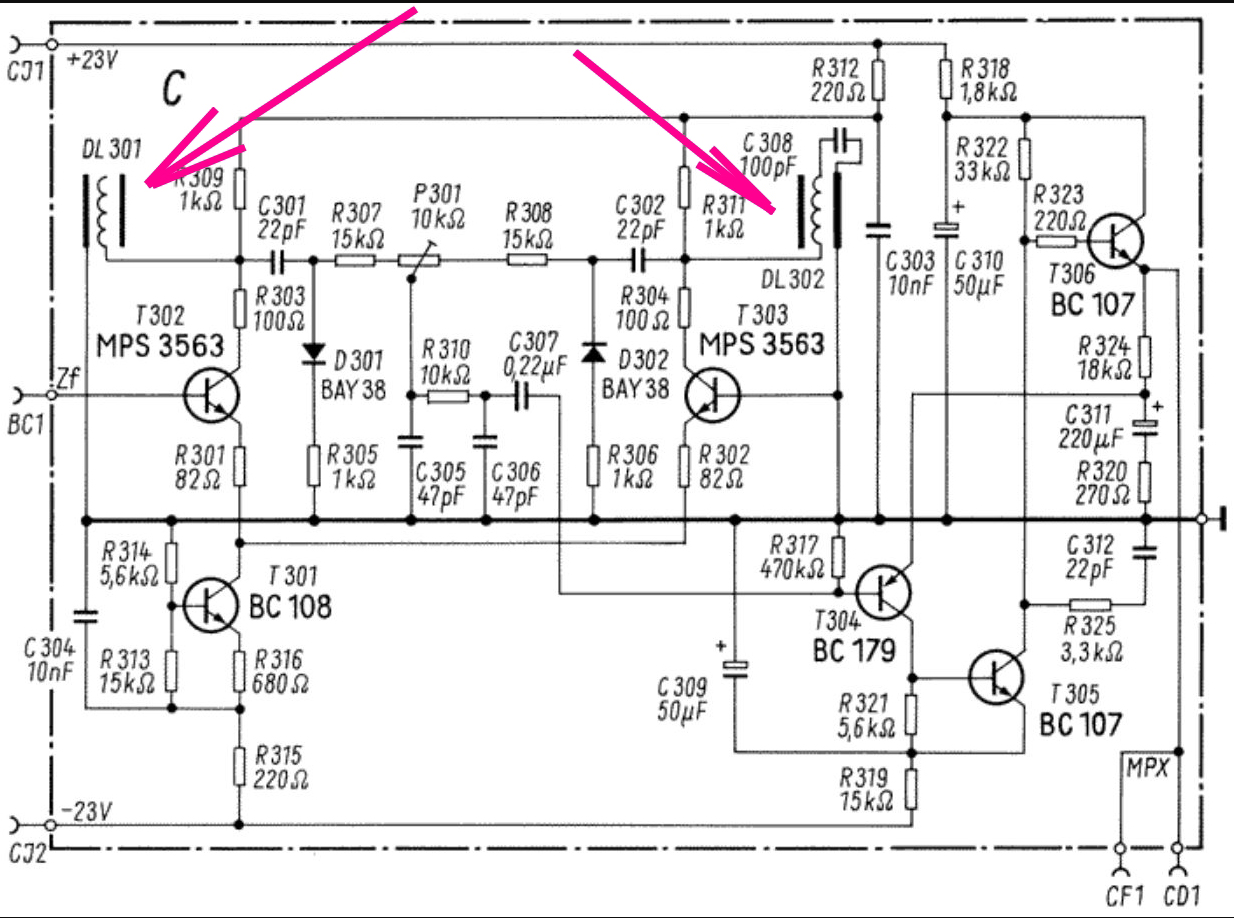

Takže jedná se mi o detektor v Revox A76. Nějak mi nejde do palice funkce těch dvou členů v detektoru označených šipkou na obrázku. Má to být údajně koaxiální vodič o délce lambda/8 vlnové délky mezifrekvenčního kmitočtu, snad nějaký zpožďovací obvod, nevím. Jeden z nich je ukončen kondenzátorem, druhý je otevřený. Šířka pásma detektoru má být 5 MHz. Nevím, jak se tyto členy v detektoru projevují, asi sotva jako rezonanční obvod. V servisním návodu je sice popis detektoru, ale funkci jsem nepochopil, spíše se ale o ní moc nerozepisují. Posílám Ti odkaz na servisní návod k Revoxu a samotný obrázek detektoru, kdyby se Ti nechtělo návod studovat.

https://www.uschovna.cz/zasilka/FSC48AWF6PA549JZ-XMU/

Jestli máš blokované SZ, mohl bys mě dát Tvou email adresu, kdysi jsem jí měl, ale v tomto novým počítači už nemám to, co jsem měl dřív. Mail můžeš poslat jako SMS. Děkuji.

[Hejhulák]

Josefe přiznám se, že takový demodulátor jsem snad ještě neviděl .
Píšou o tom, že ty dvě součástky, Tebou označené, jsou zpožďovací vedení délky lambda/8. Jejich impedance je frekvenčně závislá a tak s jejich pomocí dochází k převedení FM na AM a demodulaci.
Výhodou má být skutečnost, že se nic nemusí nastavovat, jediný potenciometr nastavuje velikost MPX signálu, který je nutný pro stereo dekodér (jde o 19kHz, které se v dalších obvodech násobí na 38kHz).

[MiraM]

Kluci, obdivuji vaši technickou erudici. A fandím bastlení, jak říkal Milan...
Já jen, aby vám neuteklo, že byly objeveny dvě nové planety : Měsíc a Slunce !!!!

[Luisifer]

Tak asi na lepší nebude čas. Takže cloněno, krapec.

[Hejhulák]

.....
Já jen, aby vám neuteklo, že byly objeveny dvě nové planety : Měsíc a Slunce !!!!

Jenom jestli tam lítají i motýle ?

[josef38]

Já jen, aby vám neuteklo, že byly objeveny dvě nové planety : Měsíc a Slunce !!!!

Miro, děkujeme za povšimnutí!
Jen jsem doposud nevěděl, že Slunce je také planeta. Bláhově jsem si myslel, že je hvězda. Ale člověk se musí stále učit!
______________________________________________________

Josefe přiznám se, že takový demodulátor jsem snad ještě neviděl .
Píšou o tom, že ty dvě součástky, Tebou označené, jsou zpožďovací vedení délky lambda/8. Jejich impedance je frekvenčně závislá a tak s jejich pomocí dochází k převedení FM na AM a demodulaci.
Výhodou má být skutečnost, že se nic nemusí nastavovat, jediný potenciometr nastavuje velikost MPX signálu, který je nutný pro stereo dekodér (jde o 19kHz, které se v dalších obvodech násobí na 38kHz).

Milane, to už zní lépe. A jelikož tam jsou rezonanční obvody dva, tak potenciometrem se nastavuje symetrie detektoru, aby nula byla na vrcholu rezonanční křivky MF. Takže detekce na boku rezonanční křivky, akorát jsou rezonanční obvody dva fázově obrácený a posunutý vzájemně o 5 MHz a hodně zatlumený, aby se rezonanční křivky překrývaly a uprostřed nebyla "díra". Čím více se budou překrývat, tím menší zkreslení při nepřesném naladění stanice. Jestli kecám, opravte mě někdo!

[monikash]

Abych vás přivedla na jiné myšlenky se slovy starého Homolky: "Pane, to je žrádlo, co?"
